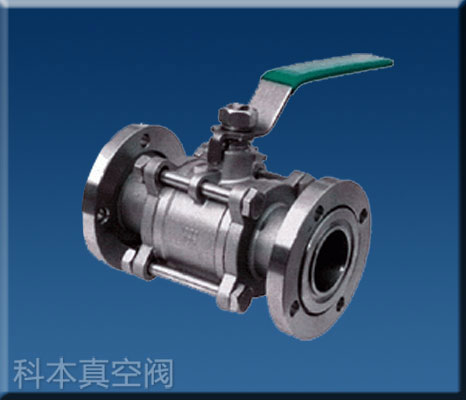

GU型高真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。GU型高真空壓力球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
主要技術性能
閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature -30～+150℃ ; -30～+150℃(PPL密封)
適用范圍：Appy Range
連接型式 Loose Flange 使用壓力范圍(Pa)
活套法蘭(GB6070、JB919) 0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919) 1.6×106～1.3×10-4
快卸法蘭(GB4982) 0.1×106～1.3×10-4
螺紋連接 Threaded Connection 1.6×106～1.3×10-4
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
外形及連接尺寸
活套法蘭連接(GB6070)
| Model 型號 | DN | G | H | E | L |
| GU-10(G) | 10 | 1/4" | 52 | 105 | 68 |
| GU-16(G) | 16 | 1/2" | 64 | 130 | 72 |
| GU-20(G) | 20 | 3/4" | 67 | 130 | 82 |
| GU-25(G) | 25 | 1" | 83 | 165 | 90 |
| GU-32(G) | 32 | 1-1/4" | 89 | 165 | 112 |
| GU-40(G) | 40 | 1-1/2" | 100 | 190 | 120 |
| GU-50(G) | 50 | 2" | 125 | 190 | 145 |
| GU-63(G) | 63 | 2-1/2" | 150 | 250 | 185 |
| GU-80(G) | 80 | 3" | 161 | 250 | 210 |
| GU-100(G) | 100 | 4" | 180 | 280 | 268 |
活套法蘭連接(GB6070)
| Model 型號 | DN | D | Do | H | E | L | n-φc |
| GU-10(F) | 10 | 55 | 40 | 52 | 105 | 84 | 4-φ6.6 |
| GU-16(F) | 16 | 60 | 45 | 64 | 130 | 84 | 4-φ6.6 |
| GU-25(F) | 25 | 70 | 55 | 83 | 165 | 114 | 4-φ6.6 |
| GU-32(F) | 32 | 90 | 70 | 89 | 165 | 140 | 4-φ9 |
| GU-40(F) | 40 | 100 | 80 | 100 | 190 | 160 | 4-φ9 |
| GU-50(F) | 50 | 110 | 90 | 125 | 190 | 170 | 4-φ9 |
| GU-63(F) | 63 | 130 | 110 | 150 | 250 | 195 | 4-φ9 |
| GU-80(F) | 80 | 145 | 125 | 161 | 250 | 220 | 8-φ9 |
| GU-100(F) | 100 | 165 | 145 | 180 | 280 | 280 | 8-φ9 |
若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式.
若已經由設計單位選定永嘉縣科本真空閥門廠的真空閥產品型號，請按型號直接向永嘉縣科本真空閥門廠銷售部訂購；
