GUQ-A型氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。GUQ-A型氣動高真空球閥的工作原理是氣動高真空球閥采用氣動執行器驅動閥桿轉90度達到開關目的。GUQ-A型氣動高真空球閥具有以下特點：1、結構緊湊，重量輕，外形簡潔、美觀；2、該GUQ型氣動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。3、密封結構設計獨特，改變了真空球閥不能滿足高真空、超高真空的現狀；4、開關扭矩小，配置氣動執行器小，工作穩定、可靠。

氣動高真空球閥主要零部件材料

閥體 閥桿 閥蓋 密封件
不銹鋼 不銹鋼 不銹鋼 PPL、氟橡膠、丁腈橡膠、四氟乙烯

氣動高真空球閥主要技術性能

閥門漏率 　≤1.3×10^-4Pa.L/S.
適用溫度 　-30～+150℃ ； -30～+150℃(PPL密封)
氣源壓力 　0.4～0.6MPa
　適用范圍
連接型式 　使用壓力范圍(Pa)
活套法蘭(GB6070) 　0.6×10⁶～1.3×10^-4
焊接法蘭(GB6070) 　1.6×10⁶～1.3×10^-4
快卸法蘭(GB4982) 　0.1×10⁶～1.3×10^-4
螺紋連接 　1.6×10⁶～1.3×10^-4

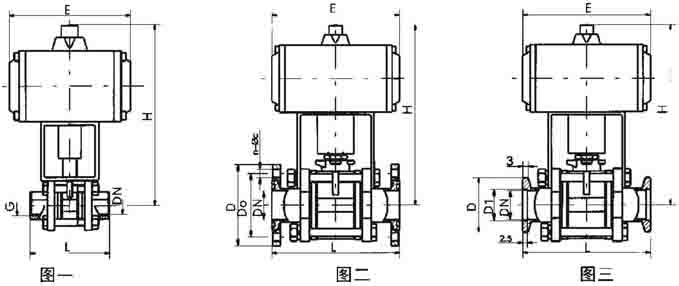

主要外形連接尺寸  單位：mm

螺紋連接的外形及連接尺寸 ( 圖一 )

活套法蘭連接的外形及連接尺寸 ( GB6070 )( 圖二 )

快卸法蘭連接的外形及連接尺寸 ( GB4982 )( 圖三 )
