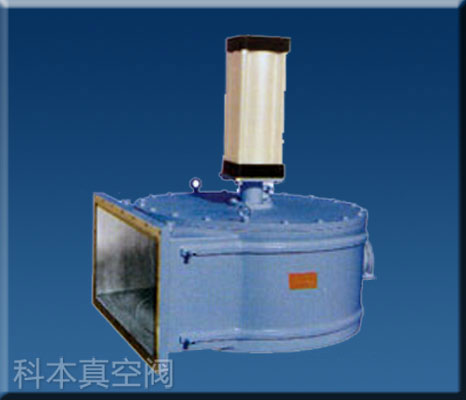

GDQF長方氣動擋板閥
GDQF系列長方口高真空氣動擋板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸驅動擋板作啟閉動作，實現系統中氣體的截止或?qū)ā?a href="http://www.zjdlsl.cn/zhenkong/GDQF.html">長方口高真空擋板閥的優點是降低了進氣口中心的高度，使機組結構更緊湊。
氣動高真空長方口擋板閥具有結構簡單，開閉時間短，安全可靠，堅固耐用并且可以自動控制等優點。GDQF系列長方口高真空氣動擋板閥被廣泛應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備、真空冷凍干燥設備等。
長方口氣動高真空擋板閥技術數據
| 型號 Type 項目 Item | 適用范圍 Pa | 漏率 Pa·L/s | 流導 L/s | 介質溫度 ℃ | 氣源壓力 MPa | 啟閉時間 s | 外形尺寸 L×B×Hmm | 凈重 kg |
| GDQF-S320 | 1.33×10-5 | 1.3×10-5 | 4200 | -25～+80 （丁腈膠密封） -30～+150 （氟橡膠密封） | 0.4～0.6 | 4～5 | 530×445×520 | 97 |
| GDQF-S400 | 6400 | 5～6 | 630×520×600 | 100 | ||||
| GDQF-S500 | 10500 | 725×620×750 | 150 | |||||
| GDQF-S600 | 15000 | 855×710×1247 | 250 | |||||
| GDQF-S630 | 17000 | 935×820×1000 | 350 | |||||
| GDQF-S800 | 29000 | 6～7 | 1140×1180×1116 | 550 | ||||
| GDQF-S900 | 44000 | 7～8 | 1260×1225×1520 | 660 | ||||
| GDQF-S1000 | 47000 | 8～9 | 1380×1270×2000 | 700 | ||||
| GDQF-S1200 | 68000 | 10～12 | 1630×1380×1690 | 880 | ||||
| GDQF-S1400 | 89000 | 12～14 | 1750×1610×2000 | 1060 | ||||
| GDQF-S1600 | 115000 | 2150×1820×2300 | 1250 |
