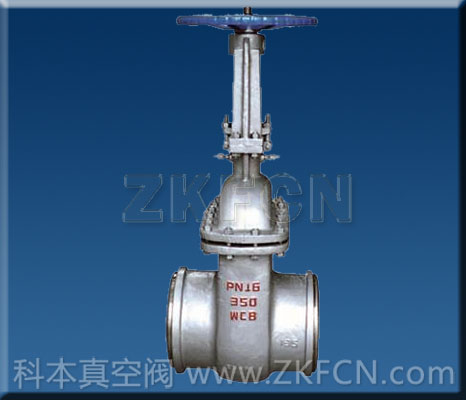

國標焊接真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，國標焊接真空閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
國標焊接真空閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
國標焊接真空閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/p>
主要性能規范 Chief property and specification
試驗壓力 Test pressure
| 公稱壓力 PN/MPa Nominal pressure | 試驗壓力/MPa Seal test | ||
| 殼體強度試驗 Shellslrenght test | 上密封試驗 Back Seal test | 密封試驗 Seat test | |
| 2.5 | 3.8 | 2.8 | 2.8 |
| 4.O | 6.0 | 4.4 | 4.4 |
| 6.4 | 9.6 | 70 | 7.O |
| 1O.O | 15O | 11.O | 11.O |
使用范圍 Applicable
| 產品類型 Product calssification | 適用介質 Applicable medium | 適用溫度/℃ Applicable temperature |
| NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H | 水、蒸汽、空氣 Water，Steam，Air | ≤425 |
| NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H | 水、蒸汽、空氣 Water，Steam，Air | ≤550 |
主要零部件材料 Materials for main parts
| 零件名稱 Part name | 閥體、閥蓋 Body Bonnet | 閥桿 Valve stem | 閘板 Wedge gate | 密封面 Sealing face | 閥桿螺母 Valve Yoke nut | 填料 Parking | 緊固件 Fastener |
| NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H | WCB | 2Crl3 | 25 | H：合金鋼 H：alloysteel | 鋁青銅 Albronze | 膨脹復合石墨 Expanding compound graphite | 優質碳鋼 High-grade carbon steel |
| NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H | 鉻鉬鋼 Cr.Mo steel | 20CrlMo1VA | 鉻鉬鋼 Cr.Mo steel | Y：硬質合金 Y：carbide alloy | 鉻鉬鋼 Cr.Mo steel |
