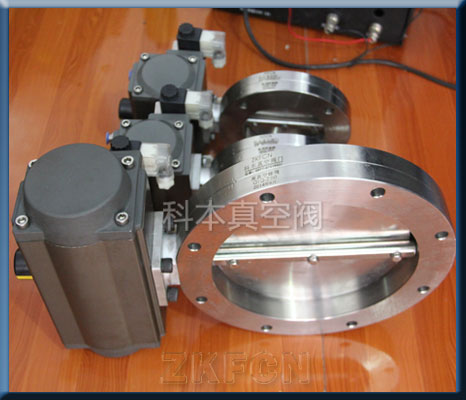

GIQ型真空氣動蝶閥
GIQ型真空氣動蝶閥是氣動單元組合儀表中的執行單元，GIQ型高真空氣動蝶閥來自調節儀表的信號，改變石油、化工、輕紡、食品、泡塑等工業管道介質的切斷與流通。該真空氣動蝶閥產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良，鑄鋼材質，法蘭連接，單向流動方向，通道位置 直通式。因而GIQ型氣動高真空蝶閥廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中，用于切斷和接通真空管路中的氣流，廣泛應用于各種行業的真空管路中。
GIQ型真空氣動蝶閥是由執行機構（氣動、電動）與轉角型蝶閥閥體二部分組成，中間由支架相連而成。真空氣動蝶閥應用于真空管路中。使用介質純凈空氣或非腐蝕性氣體。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的（0.4-0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動。
真空氣動蝶閥產品特點：
◆使用范圍：105-1.3*10-4Pa；
◆使用溫度：-25-+80℃（丁晴橡膠） -30-+150℃（氟橡膠）
◆閥體材質：碳鋼或不銹鋼；密封件：丁晴橡膠或氟膠；
◆氣動執行器有雙作用和單作用供選擇，高強度鋁質缸體，抗腐蝕性能強；雙活塞世界，結構緊湊，動作迅速；
◆氣源接口符合NAMUR標準，可直接裝配電磁閥；
◆配件：電磁閥、限位開關，另可配電氣閥門定位器，對流量進行精確調節；
GIQ真空氣動蝶閥技術參數：
| 型號規格 | GIQ-50 | GIQ-65 | GIQ-80 | GIQ-100 | GIQ-125 | GIQ-150 | GIQ-200 |
| 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 適用范圍 | 106～6.7×10-4 | ||||||
| 漏率Pa.1/s | 6.7×106 | ||||||
| 介質溫度 | -25～200℃ | ||||||
| 電磁閥電源 | 220V、50Hz 36V、24V | ||||||
| 氣源壓力MPa | 0.4～0.8 | ||||||
| 安裝位置 | 任意 | ||||||
